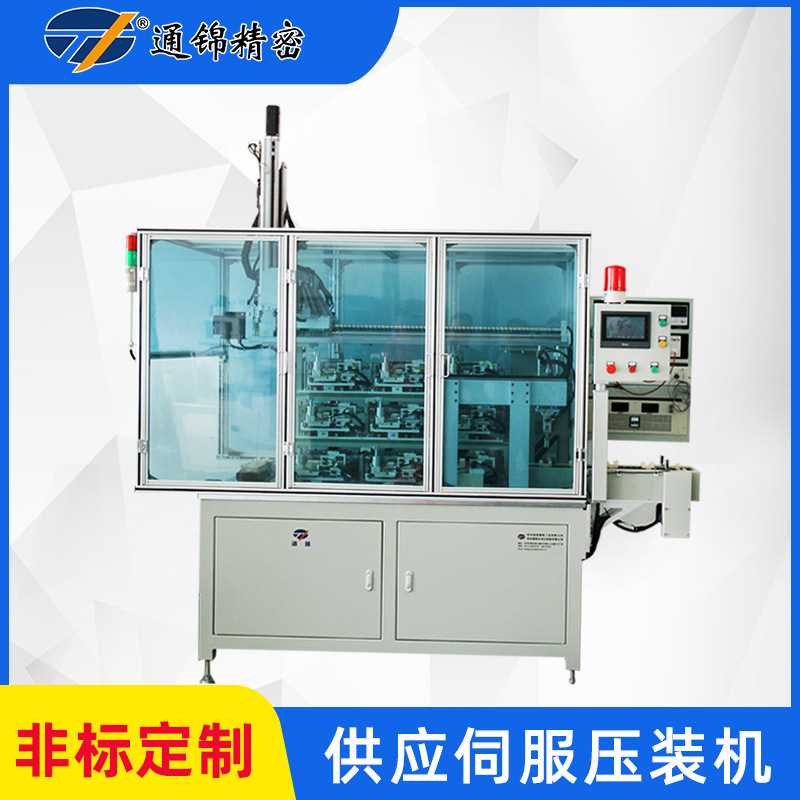

智能伺服压装机结构部件的安装方法

作者:超级管理员时间:2022-03-15 17:08:33 65次浏览

信息摘要:

智能伺服压装机结构部件的安装方法。智能伺服压装机是一种以纯电为工作介质,根据伺服电机驱动丝杠的直线运动原理,用于传递能量,实现各种工艺的机器。智能伺服压装机一般由机器(主机)、动力系统和伺服控制系统组成。智能伺服压装机具有独立的动力机构和电气系统,并采用集中控制,可实现调整、手动、自动等操作模式。智

智能伺服压装机结构部件的安装方法。

智能伺服压装机是一种以纯电为工作介质,根据伺服电机驱动丝杠的直线运动原理,用于传递能量,实现各种工艺的机器。智能伺服压装机一般由机器(主机)、动力系统和伺服控制系统组成。智能伺服压装机具有独立的动力机构和电气系统,并采用集中控制,可实现调整、手动、自动等操作模式。

智能伺服压装机结构部件的安装方法。

第一:机械机构:

机械机构包括底座、机架、机身、电缸、导柱、导套、操作箱、工作平台、上模头、电缸固定板、脚杯等。

制作方法:首先将脚杯固定在底座底部,然后调整脚杯螺母,直到落地牢固,拧紧螺母,然后轻轻放置在底座上,放在中间位置,左右两侧用螺丝固定机身和底座,然后将操作盒放在底座前面,用螺丝拧紧,将电缸放在机身顶部,落在电缸固定板上,用螺丝拧紧,然后在机身上安装工作平台、导柱、导套、上模头和电缸固定板。安装过程中注意保持平稳,不要卡住,及时涂抹润滑剂。


二:伺服动力控制机构:

伺服动力控制机构包括伺服电机、伺服驱动器、编码器、压力传感器。

生产方法:将伺服电机连接到伺服驱动器和编码器上,安装在气缸固定板下方,压力传感器安装在机身前压头上。

第三:电气配件:

电气配件包括PLC、触摸屏、启停按钮、电源开关、空气开关、漏电保护开关、接近开关、继电器等。

制作方法:将按钮开关依次连接到PLC的输入/输出点,以备编程使用。

第四:智能伺服压装机安全防护系统:

安全防护系统基础包括安全防护围栏、安全光栅、安全挡板。

生产方法:将安全围栏安装在机身左右两侧,安全光栅安装在操作台前左右两侧,安全挡板放置在操作面前。
